ROWELL DİKİŞ MAKİNASI DETAYLI İNCELEME

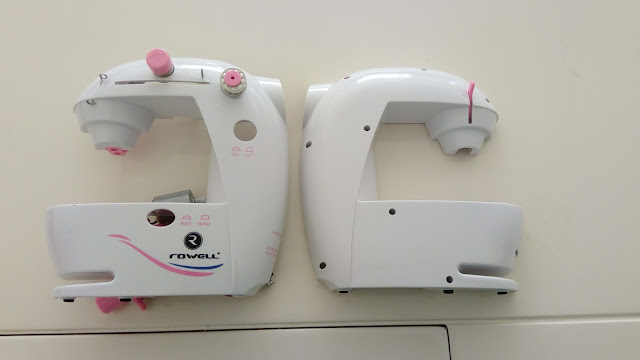

    Merhaba arkadaşlar bugün sizlere mini bir dikiş makinesın içini açıp inceleyeceğim.

Çalışma Şekli

     19 numaradaki motor elektrik enerjisni hareket enerjisine çevirerek bir hareket elde eder.Motor ilk hareketini 18 nolu dişiliye iletir ve bu dişli 17 nolu dişliye hareket vererek tüm mekanizmaya hareket vermiş olur. 20 nolu mil üzerindeki takılı olan dişliler yardımıyla hareket alt ve üst tarafa iletilmiş olur. 2 nolu dişli iğnenin aşağı yukarı kalmasını sağlayan mile hareket iletererek iğnenin aşağı yukarı hareket etmesini sağlar. 14 nolu dişlide 13 nolu mile hareket vererek  bobin ve mekiğin hareketini sağlanır. Tüm bu mekanizmanın stabil bir şekilde çalışması sonucu dikiş makinesi çalışır.

                                            İç Parçalarını Detaylı incceleme

Bu parçanın ismi volandırdır  motordan aldığı hareketi iğneye iletir üzerinde bir mil bulunur ve milin üzerinde milin dönmesini sağlayan dişli ve bağlantı elamanları bulunur

Milin ölçüsü;                       Dişli Ölçüsü;

uzunluk:100mm                  çap:21.10mm

çap:4mm                              kalınlık:7.50mm

Bu parçada motorun sabitlendiği ve ilk hareketin dağıtıldığı mildir .14 nolu  konik dişliği bobin ve mekiğe hareket iletir 2 nolu konik dişli ise iğnenin aşağı yukarı hareket etmesi için hareket iletir.

17  nolu düz dişli ölçüsü           14 nolu konik dişli         2 nolu konik dişli             20 nolu mil

çap:28.55mm                            çap:6 mm                        çap:6mm                          çap:4 mm

kalınlık:2.5mm                          kalınlık:12.10mm           kalınlık:12.10 mm            uzunluk:11omm

18 nolu dişli

büyük dişli çap:25.55 mm

küçük dişli çap:8.5 mm

Bu parça ise bobin ve mekiğin dönmesi için gereken hareketi ileten parçadır

10 nolu düz dişili;       12 nolu dişli;                 Mil;

Çap:33.10mm              Çap:21.10 mm             Uzunluk:86 mm

Kalınlık:5.20mm          Kalınlık:7.50mm          Çap 4mm

9 nolu dişli:

çap:17.20 mm

kalınlık:4.40 mm

  Bu parçalar videodaki düğüm atma  işlevini yerine getirirler.

Baskı ayağını, yayı, iğneyi sabitleyen mil.

Ölçüleri;
Uzunluk:93.5 mm
Kalınlık:5.25 mm

Baskı ayağı

İğnenin sabitlendiği mil
Ölçü;
Uzunluk:120.30mm
Kalınlık:5.25mm


    Açma kapama tuşu

 İki devirli hız artırma tuşu

Makineye hareket veren 6v DC motor

Adaptör ve ayak pedalı prizi

Ayrıca mini dikiş makinesi pil ile de çalışabilmektedir.

Makineden çıkan  montaj vidaları
